Hoe moeten bouten en moeren worden gebruikt voor permanente verbindingen?

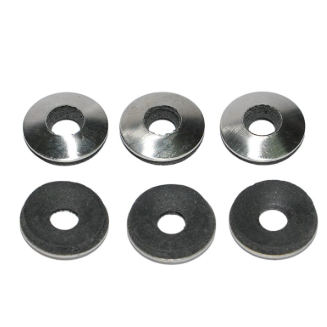

Jiaxing Aoke produceert een compleet assortimentbouten, noten, en diverseringen. We hebben platte ringen, veerringen, borgringen en vierkante ringen op voorraad om te voldoen aan alle montagespecificaties voor elektrische bedrading, montage van apparatuur en installatie van ijzerwaren. Wij produceren thermisch verzinkte, roestvrijstalen en zeer sterke componenten in een verscheidenheid aan materialen om aan uw behoeften te voldoen. De schroefdraad is nauwkeurig bewerkt om strippen of strippen van de schroefdraad tijdens het aandraaien te voorkomen. Wij kunnen complete sets leveren volgens constructiespecificaties, waardoor u geen gedoe meer heeft met het aanschaffen en coördineren van afzonderlijke componenten.(De volgende afbeeldingen tonen slechts een selectie van onze producten)

Wanneer standaardbouten worden gebruikt voor permanente verbindingen, moeten deze aan de volgende eisen voldoen:

1. Voor algemene boutverbindingen moeten platte ringen onder zowel de boutkop als de moer worden geplaatst om het draagoppervlak te vergroten.

2. Zowel op de boutkop als op de moerzijde moeten platte ringen worden geplaatst. Over het algemeen mogen er niet meer dan twee platte ringen aan de kant van de boutkop worden geplaatst, en niet meer dan één platte ring aan de kant van de moer.

3. Voor bouten die zijn ontworpen om losraken te voorkomen en voor ankerbouten moeten moeren met anti-losmaakvoorzieningen of veerringen worden gebruikt. Veerringen moeten aan de moerzijde worden geplaatst.

4. Voor boutverbindingen die onderhevig zijn aan dynamische belastingen of op kritische locaties moeten veerringen worden geïnstalleerd in overeenstemming met de ontwerpvereisten; veerringen moeten aan de moerzijde worden geplaatst.

5. Bij het verbinden van I-balken of kanaalprofielen met behulp van een afgeschuinde verbinding moeten afgeschuinde ringen worden gebruikt om ervoor te zorgen dat de draagvlakken van de moer en de boutkop loodrecht op de schacht staan.

Vereisten voor montagelocaties voor bouten

Elektrische aansluitingen

Voor aansluitingen van de primaire bedrading buitenshuis moeten thermisch verzinkte bouten worden gebruikt. De bouten moeten voorzien zijn van platte ringen en veerringen. Na het vastdraaien moet de bout 2 tot 3 draden uitsteken.

Elke bout moet worden gecombineerd met twee platte ringen, één veerring en één moer.

Plaats tijdens de installatie één platte ring aan de boutkopzijde en één platte ring en één veerring aan de moerzijde, met de veerring tegen de moer.

Montage van elektrische apparatuur

Bij het bevestigen van transformatoren of verdeelkastbasissen aan ijzeren fittingen met behulp van kanaalstaal met gleufbouten, moet elke bout worden gecombineerd met één moer, één gleufring en één platte ring.

Bij het bevestigen met kanaalstaal met platte bouten moet elke bout worden gecombineerd met twee platte ringen, één veerring en één moer.

Plaats tijdens de installatie één platte ring aan de boutkopzijde en één platte ring en één veerring aan de moerzijde, met de veerring tegen de moer.

Voor het aansluiten van scheidingsschakelaars, uitvalzekeringen en overspanningsafleiders op ijzeren fittingen gebruikt u in principe de door de fabrikant van het apparaat meegeleverde bevestigingsbouten.

Vaste ijzeren fittingen

Wanneer de boutgaten in ijzeren fittingen rond zijn, wordt elke bout gecombineerd met één moer en twee platte ringen. Wanneer de boutgaten sleuven hebben, wordt elke bout gecombineerd met één moer en twee vierkante ringen. Plaats tijdens de installatie één platte sluitring (of vierkante sluitring) aan zowel de boutkopzijde als de moerzijde.

Wanneer u bouten met twee uiteinden gebruikt voor ijzeren fittingen, moet elk uiteinde van de bout worden voorzien van één moer en één platte ring (of vierkante ring).

Voor boutverbindingen op de schuine oppervlakken van de flenzen van kanaalstaal en I-balken dient u waar mogelijk taps toelopende ringen te gebruiken om ervoor te zorgen dat de steunvlakken van de moer en de boutkop loodrecht op de schacht staan.

Vereisten voor het draadsnijden van bouten

1. Voor driedimensionale constructies:

Horizontaal: van binnen naar buiten; verticaal: van onder naar boven.

2. Voor tweedimensionale constructies:

Langs de lijnrichting: voor dubbelzijdige componenten, van binnen naar buiten; voor enkelzijdige componenten, vanaf de voedingszijde of in een uniforme richting; over de lijnrichting: aan beide zijden, van binnen naar buiten; in het midden, van links naar rechts (naar de stroomontvangende kant gericht) of in een uniforme richting; verticaal: van onder naar boven.

3. Vlakke structuren van het transformatorplatform:

Gebruik de hoog- en laagspanningsterminals van de transformator als referentiepunten en route van de laagspanningsterminal naar de hoogspanningsterminal; gebruik de transformator en elektriciteitspaal als referentiepunten en voer vanaf de transformatorzijde naar de elektriciteitspaalzijde (van binnen naar buiten).

Vereisten voor het aanhalen van bouten

Verbindingsbouten moeten één voor één worden aangedraaid. Als er gestripte schroefdraad op de bout of moer wordt ontdekt, of versleten randen op de moer waardoor de sleutel gaat slippen, moeten de bout en moer worden vervangen.

Bout montage

• Inspecteer vóór de montage visueel de bouten, moeren en draadgaten van de te verbinden onderdelen. Ze moeten vrij zijn van deuken of krassen en voldoen aan de tekeningspecificaties.
• Beschadig tijdens de montage het schroefdraadgedeelte van de bout niet.
• De sluitringen op de boutkop en het kopvlak van de moer moeten gelijkmatig contact maken met het oppervlak van het bevestigde onderdeel; ze mogen niet worden gekanteld en het is niet toegestaan ​​om met een hamer te slaan om contact tussen de twee oppervlakken te forceren. De boutschacht moet vrij zijn van buiging of vervorming.
• De te verbinden delen moeten gelijkmatig worden samengedrukt, goed in elkaar passen en stevig worden bevestigd.
• Bij het vastdraaien van bouten en moeren is het gebruik van ongeschikte sleutels ten strengste verboden.
• Wanneer u bouten en schroeven monteert, dient u ze met de hand aan te draaien met meer dan 2 tot 3 draadspoed voordat u een sleutel of elektrisch gereedschap gebruikt om ze volledig vast te draaien.
• Zorg er tijdens het monteren van bouten en moeren voor dat u de verfafwerking, de beplating en de koppen van de bouten en moeren op de aangesloten onderdelen beschermt; deze mogen niet beschadigd raken.
• Na het vastdraaien van de moer moet de boutkop 2 à 3 draadspoed buiten het eindvlak van de moer uitsteken; zowel de moer als de ring moeten met de achterkant naar het aangesloten onderdeel gericht zijn.
• Breng na het vastdraaien van de bouten een verfmarkering aan; het merkteken is meestal een rode stip die wordt aangebracht op het contactpunt tussen de bout en de moer. De kleur kan variëren afhankelijk van de toepassing, maar moet wel duidelijk te onderscheiden zijn.
